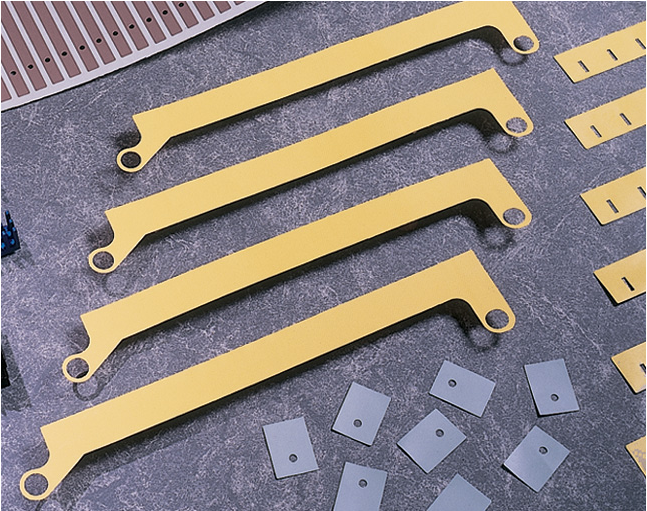

导热硅胶


点击看大图
  • http://www.bodcom.cn/UploadFiles/2013/2/20130525143840350.jpg
  • 产品分类:导热材料
  • 订购热线:18902690789
  • 应用领域:汽车发动机控制模块、功率转换设备、高速大存储驱动、通信设备,硬盘驱动和DVD驱动、笔记本和台式电脑
  • 浏 览 量:已有 人关注

  • 产品详情
  • 服务说明
  • 客户点评
  • 导热硅胶过UL认证
  • 高导热性能
  • 在低压力下达到低热阻的效果
  • 硬度低,符合性好
  • 应力低,更为有效地保护电器元件
  • 优越的耐高低温性,极好的耐气候、耐辐射及优越的介电性能
  • 优越的化学和机械稳定性


导热硅胶垫系列性能表

TP200 系列
/PF-970
颜色 导热率
(W/m*K)
硬度(shore ) 厚度
(mm)
密度
(g/cm3)
介电
强度
(KV/mm)
介电
常数
体积电阻
(Ω⋅cm)
TP-215 粉红 1.50 75±5(Shore 00) 0.5--5.0 2.55 ≥12 8.50 ≥2.0x1014
TP-215_US 粉红 1.50 45±5(Shore 00) 0.5--5.0 2.55 ≥12 8.50 ≥2.0x1014
TP-215-HT 灰色 1.50 55±5(Shore A) 0.5--5.0 2.55 ≥12 8.50 ≥2.0x1014
TP-220 灰色 2.0 75±5(Shore 00) 0.5--5.0 2.63 ≥12 13.10 ≥2.3x1014
TP-220_HT 灰色 2.0 40±5(Shore A) 0.5--5.0 2.63 ≥12 13.10 ≥2.3x1014
TP-230 浅蓝 3.0 70±5(Shore 00) 0.5--5.0 2.80 ≥14 11.60 ≥3.1x1014
TP-230_HT 灰色 3.0 60±5(Shore A) 0.5--5.0 2.80 ≥14 11.60 ≥3.0x1014
TP-240 深蓝 4.0 80±5(Shore 00) 0.5--5.0 3.02 ≥14 12.20 ≥3.1x1014
TP-240_HT 灰色 4.0 25±5(Shore A) 0.5--5.0 3.02 ≥14 12.20 ≥3.3x1014
TP-250 深灰 5.0 80±5(Shore 00) 0.5--5.0 3.10 ≥14 14.40 ≥3.3x1014
TP-250_HT 灰色 5.0 50±5(Shore A) 0.5--5.0 3.10 ≥14 14.40 ≥3.3x1014
TP-260 紫色 6.0 50±5(Shore A) 0.5--5.0 3.20 ≥14 15.00 ≥3.3x1014
PF-970 蓝色 7.0 40(Shore A) 0.5--5.0 1.40 ≥10 5.40 ≥3.3x1014




导热硅胶垫片的特点及如何选取导热垫片的厚度

    导热硅胶垫片具有绝缘性能好,可模切,便于大规模生产,且无需产生化学反应,易于返工的特点。但是导热垫片的界面热阻比液态导热产品要高,且价格高,无粘接强度 长时间使用后无法恢复原有厚度,改变导热界面形状需要更改模切的形状和/或厚度。
    有些高导热系数垫片很硬很脆,像豆腐渣,稍一折叠就碎了,而卓尤的PAKCOOL®导热硅胶垫片硬度低,弹性高,有一定的抗张强度、伸长率和抗撕裂性能,而且承受40%到50%的压缩变形量,对工程师设计的工差的要求相对低,极大地方便了生产和加工。
    如何选择导热硅胶垫片的厚度呢?这个要看具体应用了,也与器件能承受的压力有关,压缩比有10-20%就可以了。一般的导热硅胶片压缩比是10-20%左右,软性的导热硅胶可达30-40%,压力越大,压缩变形量越大,器件承受的压也越大。 导热硅胶片的主要作用是排除接触物之间的空气,使其不产生空隙,充分接触从而达到良好的导热效果。导热硅胶本身具有良好的接触性,微弱粘性。 导热硅胶片越薄热阻越小,导热效果越好。
